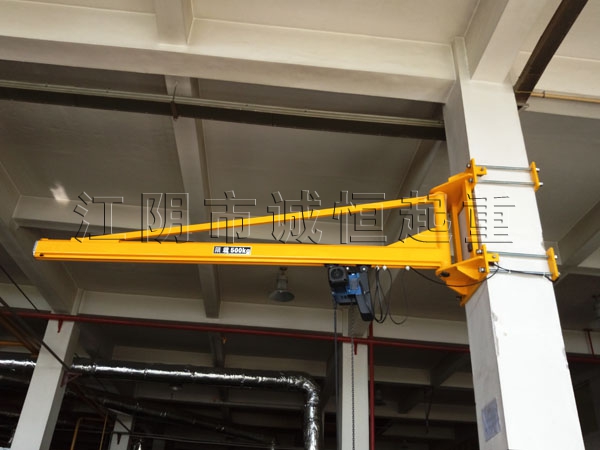

墙壁式旋臂起重机（又称 壁柱式旋臂起重机 壁柱式旋臂吊 壁柱式旋臂吊 墙壁吊 墙壁式旋臂起重机） 墙壁吊是由支架、旋臂装置及环链电动葫芦等组成。旋臂固定在墙壁或水泥柱上，可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在旋臂轨道上，用于起吊重物。

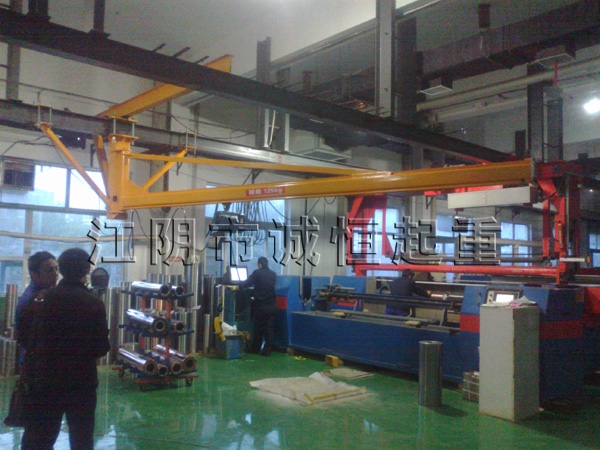

墙壁式旋臂吊其优点就是可以直接安装在墙面或定柱上，或者也可以安装在机器设备上，从而不需要占用任何地面空间。
|
BZQ型系列墙壁式起重机 |
|||||||||
|
起重量 |
型号 |
旋臂梁型材 |
运行方式 |
旋转方式 |
旋转半径 |
起升高度 |
总高度 |
旋转角度 |
起升速度 |
|
Kg |
BZQ |
工字钢I、KBKC轨道K |
电动D、手动S、手拉链L |
电动D、手动S |
R(m) |
h(m) |
H(m) |
A(度) |
单、双速(m/min) |
|
125 |
BZQ01 |
K、I |
D、S、L |
D、S |
2、3、4、5、6、7 |
2、3、4、5 |
4、5、6、7 |
180 |
8、8/2 |
|
250 |
BZQ02 |
10、10/2.5、4、4/1 |
|||||||
|
500 |
BZQ05 |
10、10/2.5、5、5/1.25 |
|||||||
|
1000 |
BZQ10 |
I |
D、L |
5、5/1.25、8、8/2 |
|||||
|
2000 |
BZQ20 |
4、4/1 |
|||||||
